D 级音频放大器 + 集成 DSP 的 H 级升压 15 V 转换器， 实现最大响度，更高低音
CS35L45 是业界最先进的智能升压放大器解决方案，可在不影响回放音频质量的情况下，实现移动设备最大音量。该集成电路 (IC) 的硬件平台结合了 6.8 W D 级单声道放大器，具有同类放大器中最低的噪声和静态功耗。数字控制的 H 级感应升压转换器能够将电池电压提高至 15 V，以进行扬声器回放。扬声器保护算法允许放大器安全地驱动高输出功率，同时确保不超过扬声器的散热和漂移极限，从而实现最大响度。具有调音功能的音频增强算法可提供均衡、压缩和心理声学方面的改进，以对扬声器进行微调，从而提高清晰度、响度和频率响应，同时保留音频的音质。领先的电池管理系统适时调整扬声器、音频和电池的状况，在不牺牲音量或音频质量的前提下智能地调节电池电流。CS35L45 装于 36-ball WLCSP 封装中，尺寸仅为 6.5 mm2，是业内最小的智能音频放大器封装之一。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 15 V 电源电压最大值
- 采用音频增强和扬声器保护算法的集成数字信号处理器 (DSP)
- 领先的电池管理系统在保证音量和音质的同时保护电池和系统
- 8-192 kHz 的音频采样率，包括 44.1 kHz
- 支持 I2S 或 TDM 串行音频
- 1% 总谐波失真 (THD) + N 8 Ω 下为 6.8 W
- - 1 W 8 Ω 下为 79 dB 总谐波失真 (THD) + N
- 5μV 闲置通路噪声 – 同类最低
- 0.043mW 待机功率 – 同类最低

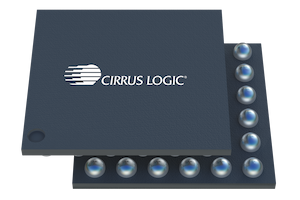

- 6.5 mm2 36 球 WLCSP 封装
参数规格
| 描述 | D 类智能放大器 |
| Vout(V)-Max | 15 |
| 在 1% THD+N、输入 8 欧姆电阻时的输出功率 (W) | 6.8 |
| 数字信号处理器 (DSP) | 是 |
| 增强 | H 类 |
| 通道 | 单 |
| 输入 | I²S； TDM； 脉冲密度调制 (PDM) |
| 电源 (V) | 2.5-5.5 |
| 待机能耗 (mW) | 0.043 |
| 闲置噪声 (μVrms) | 5 |
| 面积 (mm²) | 6.5 |
| 封装 | 36 球 WLCSP |
| 间距 (mm) | 0.4 |
