高性能立体声音频编解码器

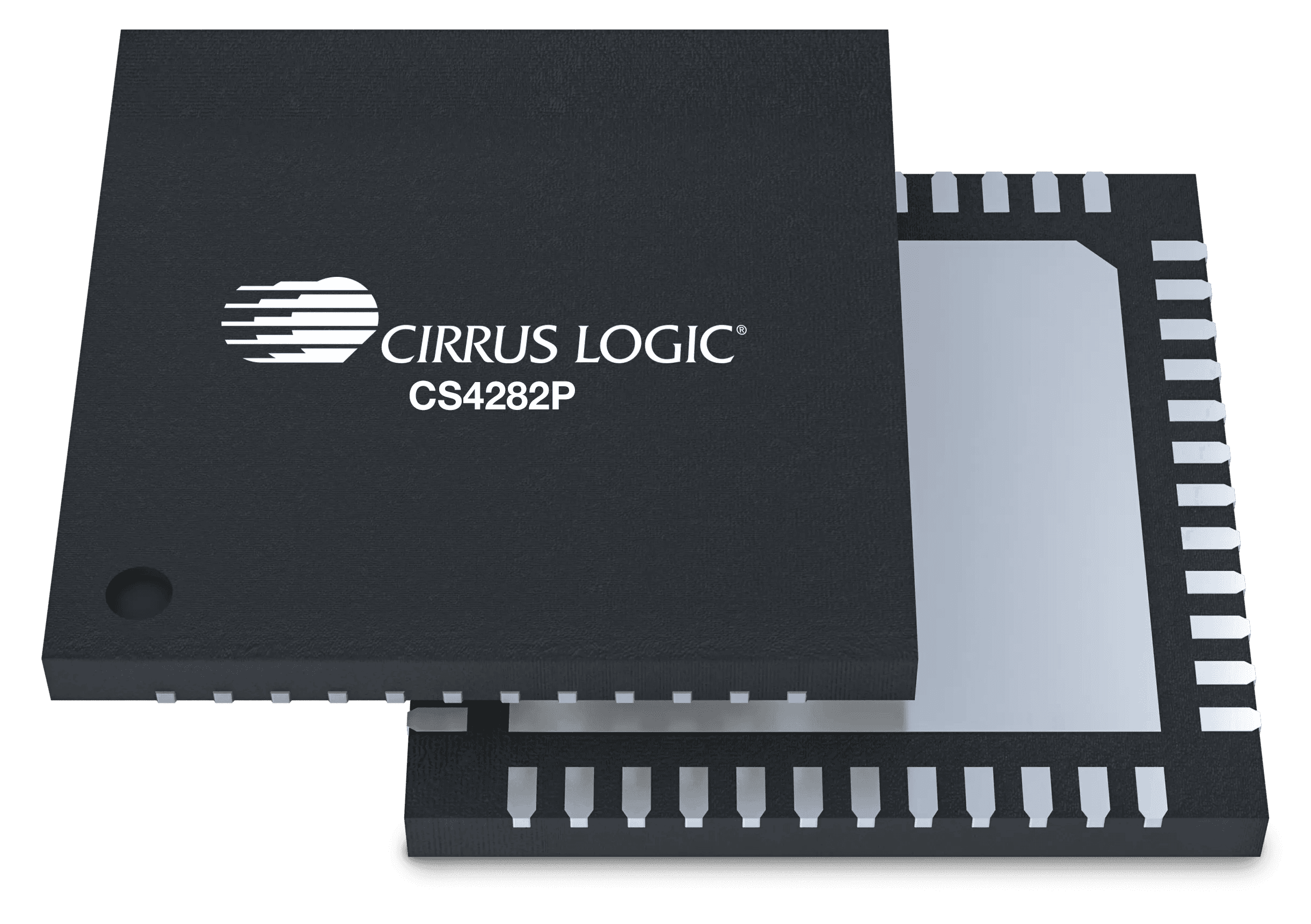

CS4282P 是一款集成 2 通道模数转换器 (ADC) 和 2 通道数模转换器 (DAC) 的 32 位音频编解码器，其模数转换器 (ADC) 信噪比 (SNR)为 123 dB，数模转换器 (DAC) 信噪比 (SNR) 为 128 dB，可实现高动态范围的音频采集与回放。与分立式模数转换器 (ADC) 方案相比，集成混合增益控制功能的模数转换器 (ADC)减少了外部前置放大器电路，从而降低了 BOM 成本并简化了音频系统设计。该集成式数模转换器 (DAC) 采用了专有的自适应滤波技术，能够在 44.1 kHz 至 768 kHz 的宽采样率范围内保持清晰度、音色准确性以及一致的频率响应。该音频编解码器将高分辨率模数转换器 (ADC) 和数模转换器 (DAC) 功能集成于一体，CS4282P 不仅减少了元件数量、降低了系统成本并缩小了电路板占用面积，还能在无需专用低噪声电源的情况下实现卓越性能。

了解有关 Cirrus Logic 高性能音频解决方案的更多信息。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

技术

单声道/立体声编解码器

特性

• 高性能立体声编解码器
  • 差分模拟输入/输出
  • 高分辨率 32 位数字架构
  • 低延迟数字滤波器和数字音量控制
• PLL 支持各种外部系统时钟参考
• 跨多个设备同步操作
• 音频串行端口 (ASP) 采样率高达 768 kHz
  • I²S、左对齐和 TDM 数据格式
  • DSD 高达 512xfs
• 混合增益控制
• 硬件和软件控制模式
  • 无需主机处理器即可进行硬件控制
  • 集成电路 (I²C) 控制端口频率响应高达 1 MHz
  • SPI 控制端口频率响应高达 24 MHz
• 3.3 V 单电源供电
  • 支持 1.8 V–3.3 V 数字输入/输出

参数规格

声道输入	2
声道输出	2
数模转换器 (DAC) 动态范围 (dB)	129
模数转换器 (ADC) 动态范围 (dB)	123
数模转换器 (DAC) THD+N (dB)	-115
模数转换器 (ADC) THD+N (dB)	-110
模拟电源 (V)	3.3
数字电源 (V)	3.3
逻辑电源 (V)	1.8-3.3
封装	48 引脚 QFN

技术文档

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS530xP Hybrid Gain Control

Mar 16, 2026, AN0596R2 : 1.4 MB

CS4282P Product Data Sheet (Japanese)

Aug 1, 2025, DS1318F1 : 6.3 MB

CS4282P Product Data Sheet

Aug 1, 2025, DS1318F1 : 5.5 Mb

CS4282P Product Data Sheet (Chinese)

Aug 1, 2025, DS1318F1 : 6.3 MB

CS430xx Output Buffer/Filter Circuits

Aug 1, 2025, AN0679R1 : 297.7 KB

CS4282P Product Data Sheet

Aug 1, 2025, DS1318F1 : 5.5 Mb

DC4282P Codec Schematic and Layout

Aug 1, 2025 : 7.4 Mb

CS530x Input Buffer/Filter Circuits

Jul 1, 2025, AN0556R1 : 383.6 KB

CDB-DC4282P-CODEC User Guide

Jul 1, 2025, DS1395DB1 : 3.8 Mb

CS4282P Product Bulletin

Jun 25, 2024 : 8.3 Mb

软件和工具

新闻稿

2024

6 月 25 日

Cirrus Logic 推出其专业音频转换器系列的最新产品

推出专为音乐家、现场演艺人员和录音工程师量身定制的，能够实现至臻音频保真度的数模转换器和编解码器产品。

方框图

查看完整图片

选型指南

在以下情况下，应选用 CS4282P：

• 设计一个需要高信噪比 (SNR) 立体声模数转换器 (ADC) 和数模转换器 (DAC) 的系统。
• 设计资源有限。
• 音频输入（模数转换器 (ADC)）和音频输出（数模转换器 (DAC)）通道均在同一块电路板上进行处理。
• 需要对称的通道数量（2 通道音频模数转换器 (ADC) 和 2 通道音频数模转换器 (DAC)，即 2 输入/2 输出音频编解码器）。
• 需要对多个音频输出通道进行同步。
• 您希望仅使用单个数模转换器 (DAC)/模数转换器 (ADC)，在无需更改硬件的情况下，通过选择不同的数字滤波器来实现多种独特的音频特征。
• 最大限度地减少音频爆音和/或咔嗒声至关重要。

在以下情况下，不应选用 CS4282P：

• 音频模数转换器 (ADC) 和音频数模转换器 (DAC) 功能必须在不同的电路板或系统分区上进行物理隔离。在这种情况下，应考虑采用 CS5302P（音频模数转换器 (ADC)）和 CS4302P（音频数模转换器 (DAC)）。
• 音频输入通道的数量与音频输出通道的数量不匹配。在这种情况下，应考虑采用 CS530xP（模数转换器 (ADC)）和 CS430xP（数模转换器 (DAC)）。
• 需要集成式耳机或线路输出驱动器。这种情况下，应考虑采用 CS43131。
