高性能 4 通道数模转换器

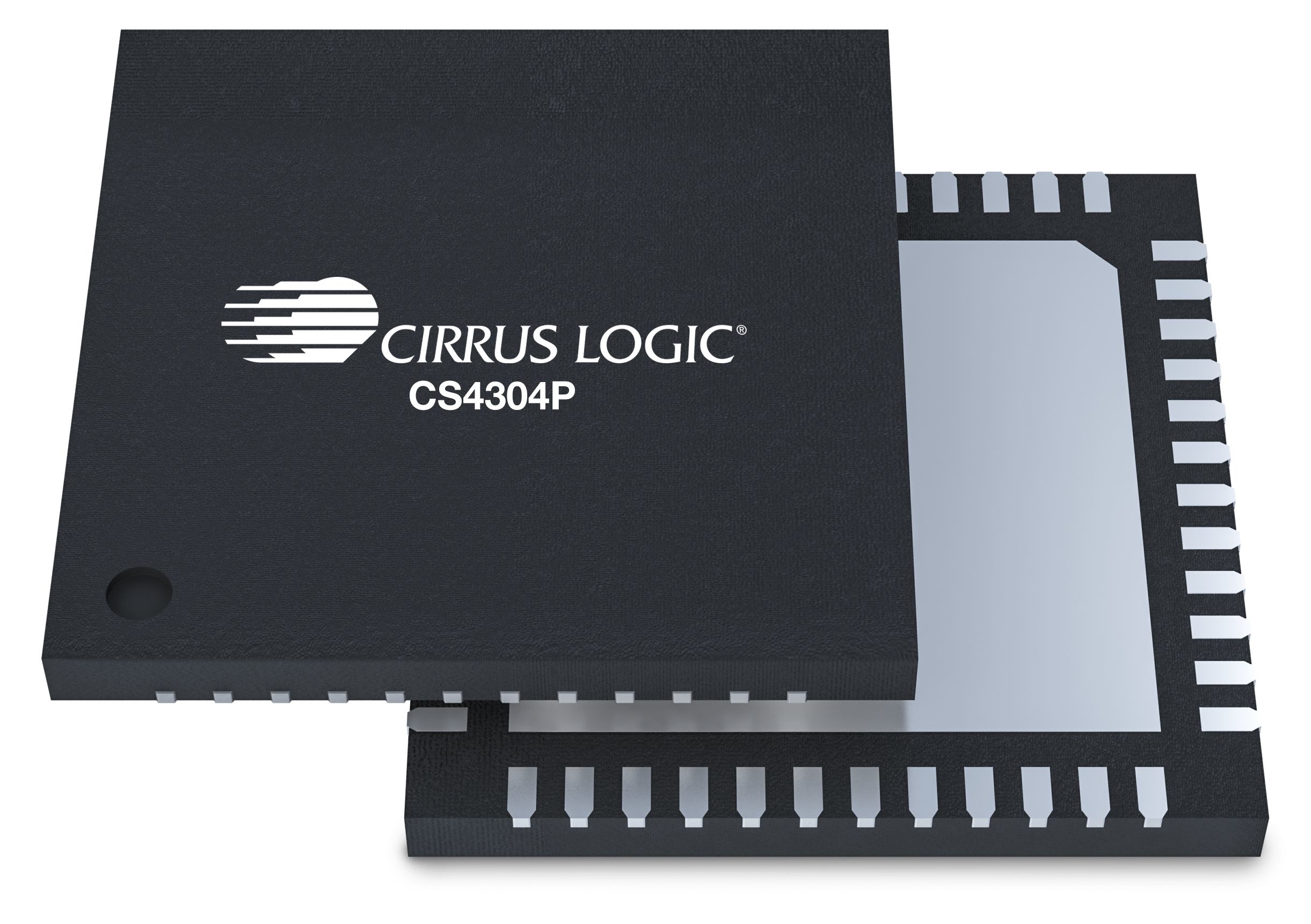

CS4304P 是一款 4 通道、32 位分辨率音频数模转换器 (DAC)，支持高达 768 kHz的采样率。CS4308P 专有的滤波技术能够进行自适应调整，在 44.1 kHz 至 768 kHz 的采样率范围内保持声音的清晰度与音色准确性，从而营造出始终平衡一致的音质，且不受用户播放内容的影响。与依赖专用低噪声电源的替代方案相比，CS4304P 实现了 123 dB 的动态范围，且无需增加 BOM 成本或系统复杂性。在 16 mW/通道的功耗下运行，CS4304P 针对高音频性能进行了优化，同时兼顾了能效与成本。
了解有关 Cirrus Logic 高性能音频解决方案的更多信息。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 高性能 4 通道数模转换器 (DAC)
- 差分模拟输出
- 高分辨率 32 位数字架构
- 低延迟数字滤波器和数字音量控制
- PLL 支持各种外部系统时钟参考
- 跨多个设备同步操作
- 音频串行端口 (ASP) 采样率高达 768 kHz
- I2S、左对齐和 TDM 数据格式
- DSD 高达 512xfs
- 硬件和软件控制模式
- 无需主机处理器即可进行硬件控制
- 集成电路 (I2C) 控制端口频率响应高达 1 MHz
- SPI 控制端口频率响应高达 24 MHz
- 3.3 V 单电源供电
- 支持 1.8 V–3.3 V 数字输入/输出
参数规格
| 声道输出 | 4 |
| 分辨率（位） | 32 |
| 动态范围（dB） | 123 |
| 总谐波失真 (THD) + N (dB) | -115 |
| 采样频率（kHz） | 768 |
| 模拟电源 (V) | 3.3 |
| 数字电源 (V) | 3.3 |
| 逻辑电源 (V) | 1.8-3.3 |
| 输出电平 (Vrms) | 2 |
| 封装 | 48 引脚 QFN |
技术文档
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS4304P/8P DAC Output Summing Guide
Aug 1, 2025, AN0688R1 : 347.8 KBCS430xx Output Buffer/Filter Circuits
Aug 1, 2025, AN0679R1 : 297.7 KBDC4304P/4S/8P/8S Schematic and Layout
Aug 1, 2025 : 10.7 MbCS4304P Product Data Sheet
Jul 1, 2025, DS1316F1 : 4.4 MbCDB-DC4304P/4S/8P/8S-DAC User Guide
Jul 1, 2025, DS1393DB5 : 3.3 MbCS4304P/8P Product Bulletin
Jun 25, 2024 : 16 MbCDB-DC4304P-DAC User Guide
Jun 25, 2024, DS1394DB1 : 3.3 Mb新闻稿
2024
6 月 25 日
Cirrus Logic 推出其专业音频转换器系列的最新产品
推出专为音乐家、现场演艺人员和录音工程师量身定制的，能够实现至臻音频保真度的数模转换器和编解码器产品。
选型指南
在以下情况下，应选用 CS4304P：
- 需要同步多个音频输出通道。
- 用于设计音频产品的工程资源有限。
- 多通道均要求低延迟 (4.5/fs)。
- 您希望通过单一数模转换器 (DAC) 实现多种不同的音频特征，并利用可选数字滤波器，而无需更改硬件。
在以下情况下，不应选用 CS4304P：
- 需要集成式耳机或线路输出驱动器。这种情况下，应考虑采用 CS43131。
- 输入音频数据需要串行外设接口 (SPI) 接口。
- 出于成本和尺寸方面的考虑，需要采用单级运算放大器电路。在这种情况下，应考虑采用 CS4332S。
- 若需设计外形尺寸小的电池供电产品（如 TWS 耳机、手机），则应考虑选用 CS43131。
- 需要大于 130 dB 的动态范围。
CS4304P 的主要应用是数字调音台。CS4304P 直接放置在 FPGA/数字信号处理器 (DSP) 或微控制器 (MCU) 之后，用于通过音频串行端口 (ASP) 将数字音频转换为模拟音频。该模拟音频馈入调节电路以驱动线路/耳机和扬声器输出。
其他相关应用包括：数字混音器、USB 音频接口、乐器、音频数模转换器 (DAC)、网络化放大器、音频 I/O 外设、效果处理器、家庭音频接收机与家庭视频接收机、专业扬声器、高性能家用扬声器、便携式 MP3 播放器、有线及无线耳机。
