高性能 8 通道数模转换器

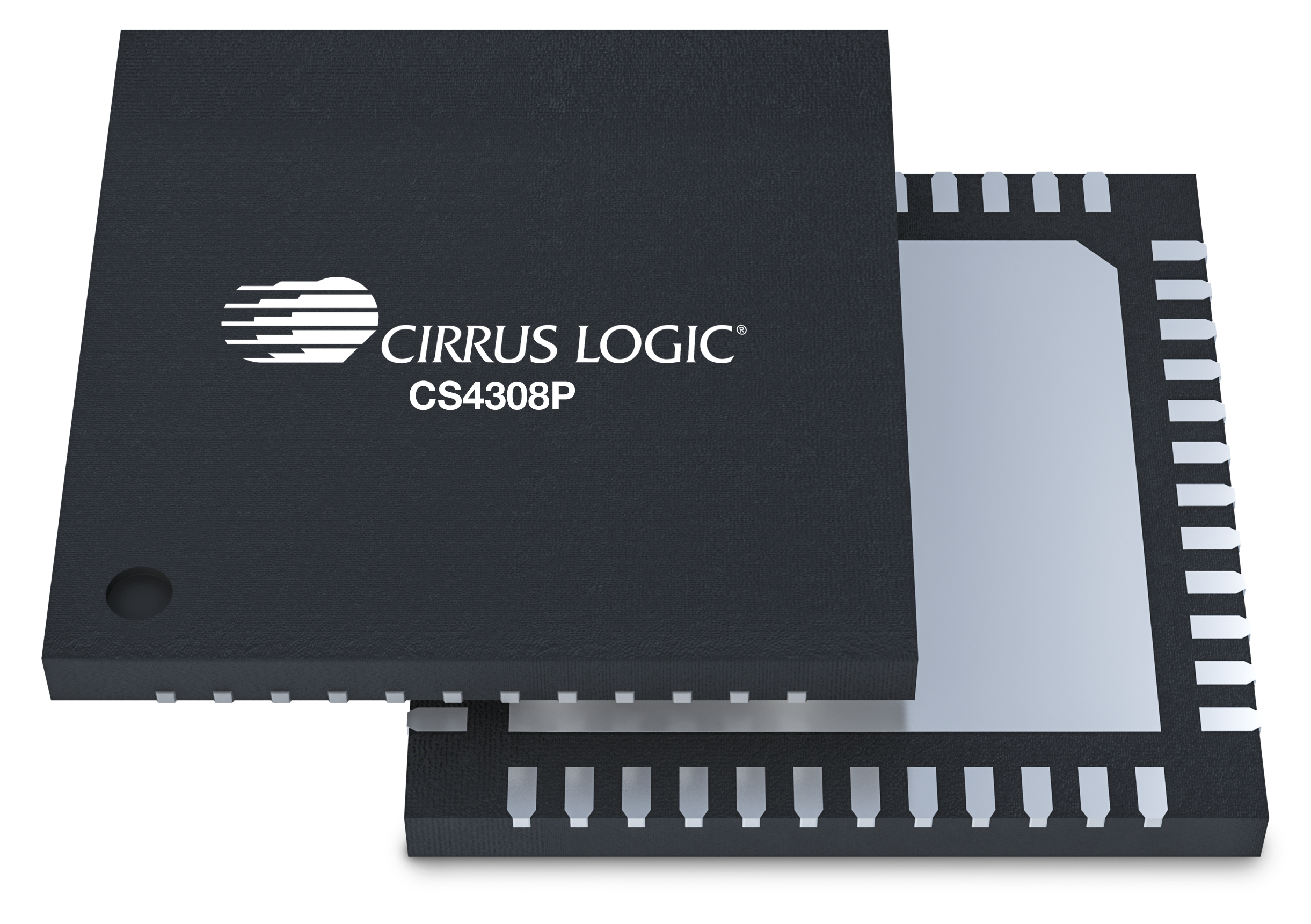

Cirrus Logic CS4308P 来自全新专业音频转换器系列，旨在提供最透明的音频转换体验。这种透明度允许制造商定制其最终产品。CS4308P 是一款高性能、32 位分辨率 8 通道数模转换器 (DAC)。该设备支持通过音频串行端口 (ASP) 进行差分模拟输出和 32 位数字输入，采样率高达 768 kHz。CS4308P 使用专有模拟有限脉冲响应 (FIR) 架构来减少带外噪声，并最大限度地降低外部组件要求。因此，其动态范围达 123 dB，总谐波失真加噪声 (THD+N) 低于 -114 dB，全部在 10 mW/ch 功率预算范围内。
该设备可以由单轨供电并由硬件引脚、集成电路 (I2C) 或串行外设接口 (SPI) 来控制，既灵活又易于集成。这使得 CS4308P 成为数字混音器、USB 音频接口、家庭音频和音频视频接收器，以及合成器、DJ 混音器和放大器等乐器的理想之选。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 高性能 8 通道数模转换器 (DAC)
- 差分模拟输出
- 高分辨率 32 位数字架构
- 低延迟数字滤波器和数字音量控制
- PLL 支持各种外部系统时钟参考
- 跨多个设备同步操作
- 音频串行端口 (ASP) 采样率高达 768 kHz
- I2S、左对齐和 TDM 数据格式
- DSD 高达 512xfs
- 硬件和软件控制模式
- 无需主机处理器即可进行硬件控制
- 集成电路 (I2C) 控制端口频率响应高达 1 MHz
- SPI 控制端口频率响应高达 24 MHz
- 3.3 V 单电源供电
- 支持 1.8 V–3.3 V 数字输入/输出
参数规格
| 声道输出 | 8 |
| 分辨率（位） | 32 |
| 动态范围（dB） | 123 |
| 总谐波失真 (THD) + N (dB) | -115 |
| 采样频率（kHz） | 768 |
| 模拟电源 (V) | 3.3 |
| 数字电源 (V) | 3.3 |
| 逻辑电源 (V) | 1.8-3.3 |
| 输出电平 (Vrms) | 2 |
| 封装 | 48 引脚 QFN |
