高性能 4 通道模数转换器

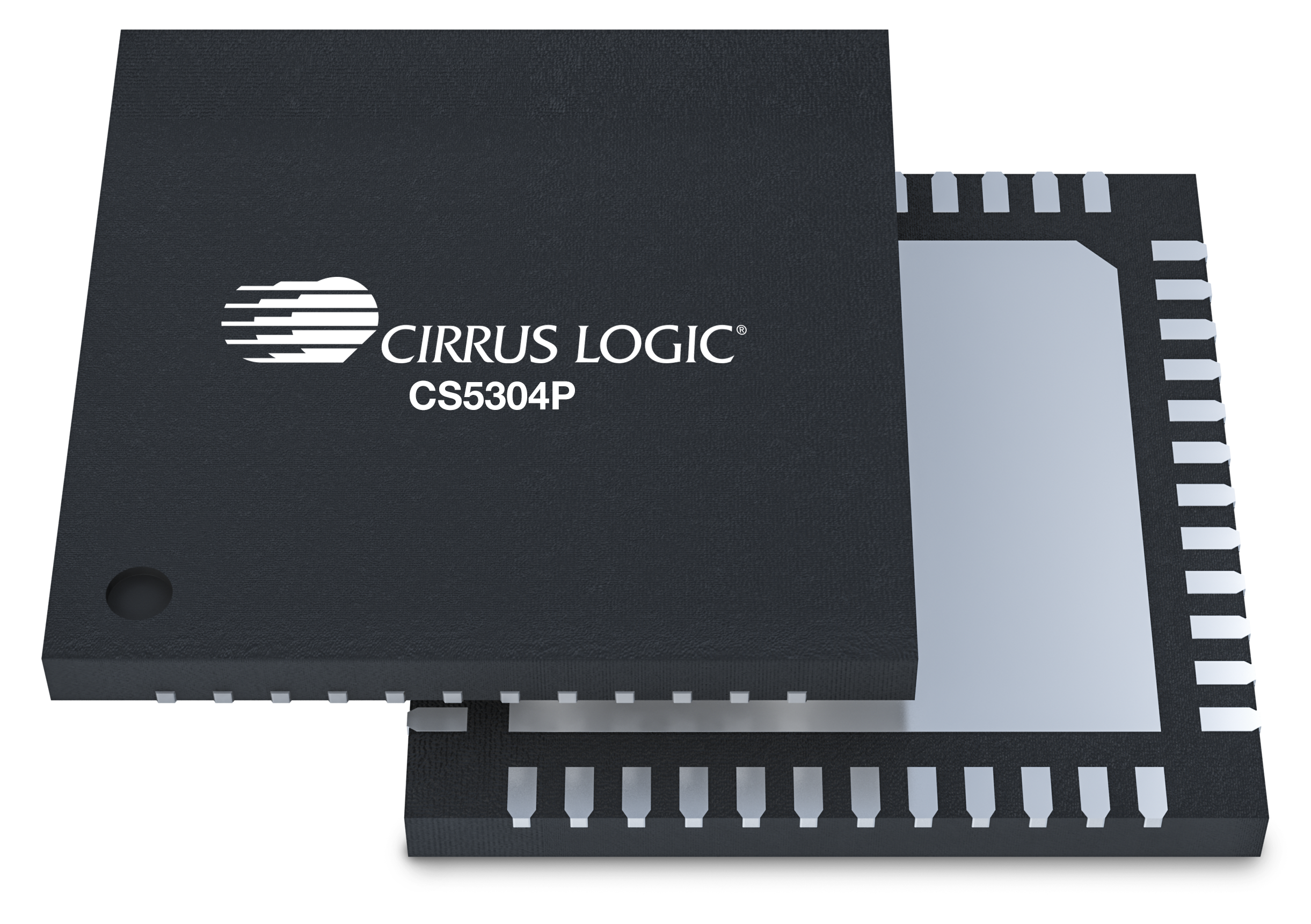

CS5304P 是一款四通道音频模数转换器 (ADC)，提供 32 位分辨率，采样率高达 768 kHz。CS5304P 的集成混合增益控制功能减少了对外部前置放大器控制电路的需求，与其他解决方案相比，有助于降低 BOM 成本并简化设计。CS5304P 非常适用于那些兼具高性能与低功耗要求的应用场景，可提供 >120 dB 的动态范围以及低于 -110 dB 的总谐波失真 (THD) + N，全部在 25 mW/ch 功率预算范围内。
了解有关 Cirrus Logic 高性能音频解决方案的更多信息。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 高性能四通道模数转换器 (ADC)
- 差分模拟架构
- 高分辨率 32 位数字架构
- 低延迟数字滤波器和数字音量控制
- PLL 支持各种外部系统时钟参考
- 跨多个设备同步操作
- 混合增益控制
- 音频串行端口 (ASP) 采样率高达 768 kHz
- I2S、左对齐和 TDM 数据格式
- 硬件和软件控制模式
- 无需主机处理器即可进行硬件控制
- 集成电路 (I2C) 控制端口频率响应高达 1 MHz
- SPI 控制端口频率响应高达 24 MHz
- 3.3 V 单电源供电
- 支持 1.8 V–3.3 V 数字输入/输出
参数规格
| 声道（输入） | 4 |
| 分辨率（位） | 32 |
| 动态范围（dB） | 123 |
| 总谐波失真 (THD) + N (dB) | -110 |
| 采样频率（kHz） | 768 |
| 模拟输入/输出 | 差动 |
| 模拟电源 (V) | 3.3 |
| 数字电源 (V) | 3.3 |
| 逻辑电源 (V) | 1.8-3.3 |
| 运行功耗（mW） | 108 |
| 封装 | 48 引脚 QFN |
技术文档
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS530xP Hybrid Gain Control
Mar 16, 2026, AN0596R2 : 1.4 MBDC5302P/4P/4S/8P/8S Schematic and Layout
Aug 1, 2025 : 13.3 MbCS530x Input Buffer/Filter Circuits
Jul 1, 2025, AN0556R1 : 383.6 KBCS5304P/8P DNR Improvements and ADC Input Channel Summing
Jul 1, 2025, AN0635R3 : 291.5 KBCDB-DC5302P/4P/4S/8P/8S-ADC User Guide
Jul 1, 2025, DS1355DB3 : 3.5 MbCS5304P Product Data Sheet
Jun 1, 2025, DS1313F1 : 4.3 MbCS53A04P Product Data Sheet
Dec 1, 2024, DS1397A2 : 3.4 MbCDB-DC5304P-ADC User Guide
Sep 1, 2023, DS1360DB1 : 2.2 MbCS5304-8 Product Bulletin
Jun 19, 2023 : 1.6 Mb新闻稿
2023
6 月 20 日
Cirrus Logic 的全新专业音频转换器系列提供真正透明的音频体验
Cirrus Logic 帮助专业音频产品制造商轻松集成和定制其产品，而无需使用转换器渲染其音频体验
选型指南
在以下情况下，应选用 CS5304P：
- 最大限度地减少音频爆音和/或咔嗒声至关重要。
- 需要实现多个音频输入通道的同步。
- 用于设计音频产品的工程资源有限。
- 要求在多个通道上实现低延迟 (4.5/fs)。
在以下情况下，不应选用 CS5304P：
- 您的音音频模数转换器 (ADC) 需要集成式可编程增益放大器 (PGA)。在这种情况下，应考虑选用 CS48L32。
- 输出数据需要采用串行外设接口 (SPI) 接口。
- 要求具备极低的绝对增益漂移（优于 100 ppm/°C）。
- 若需设计外形尺寸小的电池供电产品（如 TWS 耳机、手机），则应考虑选用 CS48L32。
CS5304P 的主要应用领域是数字调音台。CS5304P 直接置于线路输入和/或麦克风前置放大增益级之后，负责将模拟音频转换为数字信号，并向 FPGA/DSP 和 MCU 提供数据输出。
其他相关应用包括：DAW（数字音频工作站）接口、USB 音频接口、音频接口、乐器、功率放大器、音频数字信号处理器 (DSP)、网络化放大器、音频 I/O 外设、效果处理器、音频接收器、视频接收器、专业扬声器、多普勒超声设备、车载音频放大器，以及有线和无线耳机。
