高性能 2 通道模数转换器

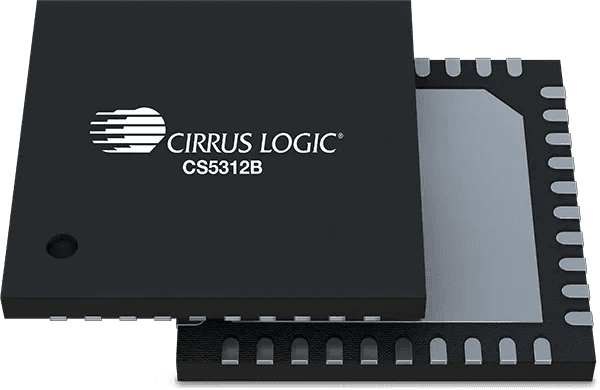

CS5312B 隶属于一个全新的专业音频转换器系列，旨在提供兼具高性价比与高透明度的音频转换功能。所有功能均集成于单一设备之中，不仅易于使用，还能为系统层面带来显著的成本节约。CS5312B 是一款高性能、32 位分辨率的双通道模数转换器 (ADC)。CS5312B 支持差分模拟输入，可通过音频串行端口 (ASP) 以高达 384 kHz 的采样率提供 32 位数字输出。CS5312B 采用了 5 阶多位 sigma-delta 调制器，以及数字滤波和抽取技术。因此，其动态范围超过 110 dB，总谐波失真加噪声 (THD+N) 低于 -100 dB，全部在 25 mW/ch 功率预算范围内。该设备可由单轨供电，由硬件引脚、集成电路 (I2C) 或串行外设接口 (SPI) 控制，既灵活又易于集成。这一点，结合 Cirrus 的模拟增益功能，使得 CS5312B 成为数字调音台、DAW 接口、效果处理器、乐器以及音频/视频接收器的理想之选。
了解有关 Cirrus Logic 高性能音频解决方案的更多信息。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 高性能双通道模数转换器 (ADC)
- 差分模拟架构
- 高分辨率 32 位数字架构
- 低延迟数字滤波器和数字音量控制
- Crystal 振荡器接口
- 多器件采样时序对齐
- 虚拟无源衰减设备 (PAD)
- 削波检测
- 信号活动检测
- 音频串行端口 (ASP) 采样率高达 384 kHz
- I2S、左对齐和 TDM 数据格式
- 硬件和软件控制模式
- 无需主机处理器即可进行硬件控制
- 集成电路 (I2C) 控制端口频率响应高达 1 MHz
- SPI 控制端口频率响应高达 24 MHz
- 3.3 V 单电源供电
- 支持 1.8 V–3.3 V 数字输入/输出
参数规格
| 声道（输入） | 2 |
| 分辨率（位） | 32 |
| 动态范围（dB） | 110 |
| 总谐波失真 (THD) + N (dB) | -100 |
| 采样频率（kHz） | 384 |
| 模拟输入/输出 | 差动 |
| 模拟电源 (V) | 3.3 |
| 数字电源 (V) | 3.3 |
| 逻辑电源 (V) | 1.8-3.3 |
| 封装 | 40 引脚方形扁平无引脚封装 (QFN) |
