带脉冲输出的低成本功率/电能 IC

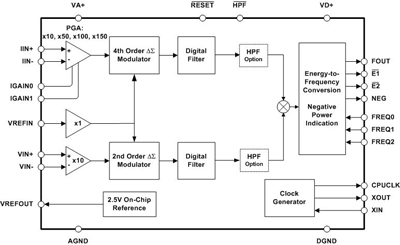

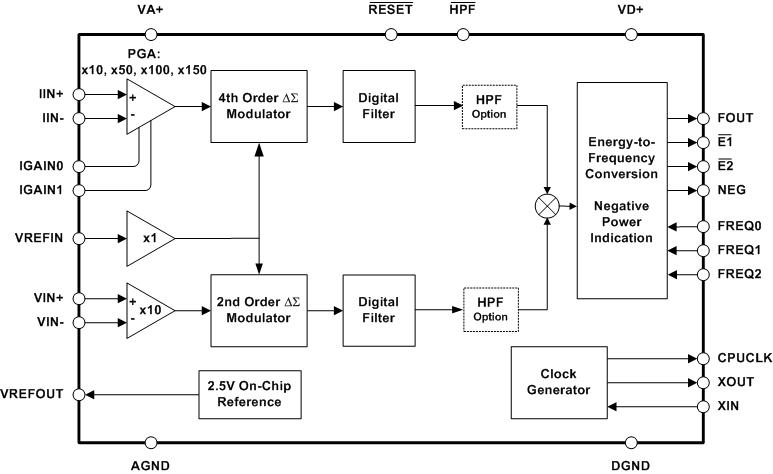

CS5466 是一种针对数字电表应用的低成本解决方案，在单个芯片上集成了两个三角积分模数转换器、一个电能频率转换器和电能-脉冲输出。CS5466 可利用最少的外部组件精确测量并计算两线或三线单相电表应用的电能。
低频脉冲输出 E1 和 E2 提供的脉冲频率与有功功率成比例，并且可用于驱动步进电机或机械计数器。电能方向输出 NEG 代表脉冲输出 E1 和 E2 表示负向有功功率的情况。高频脉冲输出 FOUT 专为辅助系统校准而设计。
CS5466 具有配置引脚，可直接配置脉冲输出频率、电流通道输入范围和高通滤波器启用选项。它还具有加电复位功能，可使设备保持在复位状态直到电源达到可操作电平。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 电能数据线性：在 1000:1 动态范围内测得的读数的 ±0.1%
- 片上功能：测量有效电能并执行电能到脉冲的转换
- 符合 IEC、ANSI、JIS 的准确度规范
- 电流通道特性
- 用于精确测量的 24 位四阶三角积分模/数转换器
- 高通滤波器
- 四个输入增益范围选项
- 片上 2.5 V 参考（温度系数典型值 25 ppm/°C）
- 片上电能方向指示器
- 封装：24 引脚 SSOP；无铅组装
参数规格
| 不推荐给新的设计 |
| 推荐的替换品：CS5490 |
