高性能立体声音频编解码器

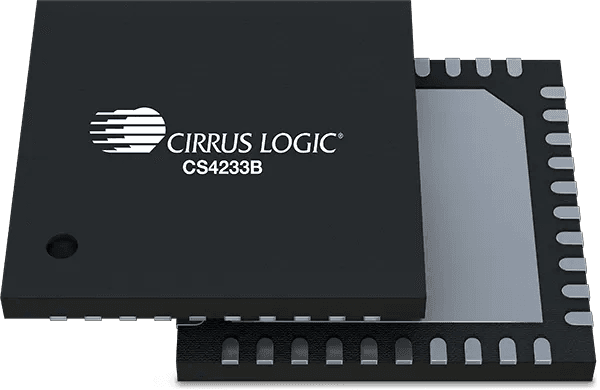

CS4233B 隶属于一个全新的专业音频转换器系列，旨在提供兼具高性价比与高透明度的音频转换功能。所有功能均集成于单一设备之中，不仅易于使用，还能为系统层面带来显著的成本节约。CS4233B 是一款高性能、32 位分辨率的立体声编解码器。CS4233B 支持差分模拟输入/输出，可通过音频串行端口 (ASP) 以高达 384 kHz 的采样率提供 32 位数字输出/输入。该模数转换器 (ADC) 采用 5 阶多位 Sigma-Delta 调制器，后接数字滤波与抽取单元。因此，其动态范围超过 110 dB，总谐波失真加噪声 (THD+N) 低于 -100 dB，全部在 25 mW/ch 功率预算范围内。这款电压输出型数模转换器 (DAC) 采用了专有的模拟有限脉冲响应 (FIR) 架构，旨在降低带外噪声，并最大限度地减少对外部元件的需求。这使得动态范围超过 110 dB，总谐波失真加噪声 (THD+N) 低于 -100 dB。该设备可由单轨供电，由硬件引脚、集成电路 (I²C) 或串行外设接口 (SPI) 控制，既灵活又易于集成。这一点，结合 Cirrus 的模拟增益功能，使得 CS4233B 成为数字调音台、DAW 接口、效果处理器、乐器以及音频/视频接收器的理想之选。

了解有关 Cirrus Logic 高性能音频解决方案的更多信息。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

技术

单声道/立体声编解码器

特性

• 高性能立体声编解码器
  • 差分模拟输入/输出
  • 高分辨率 32 位数字架构
  • 低延迟数字滤波器和数字音量控制
• Crystal 振荡器接口
• 多器件采样时序对齐
• 虚拟无源衰减设备 (PAD)
• 削波检测
• 信号活动检测
• 音频串行端口 (ASP) 采样率高达 384 kHz
  • I²S、左对齐和 TDM 数据格式
• 硬件和软件控制模式
  • 无需主机处理器即可进行硬件控制
  • 集成电路 (I²C) 控制端口频率响应高达 1 MHz
  • SPI 控制端口频率响应高达 24 MHz
• 3.3 V 单电源供电
  • 支持 1.8 V–3.3 V 数字输入/输出

参数规格

声道输入	2
声道输出	2
分辨率（位）	32
数模转换器 (DAC) 动态范围 (dB)	110
模数转换器 (ADC) 动态范围 (dB)	110
数模转换器 (DAC) THD+N (dB)	-100
模数转换器 (ADC) THD+N (dB)	-100
模拟电源 (V)	3.3
数字电源 (V)	3.3
逻辑电源 (V)	1.8-3.3
封装	40 引脚方形扁平无引脚封装 (QFN)

技术文档

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS4233B Product Data Sheet

May 1, 2026, DS1437A2 : 2.2 MB

DC4233S/B-CODEC User Guide

May 1, 2026, DS1453DB3 : 4.4 MB

软件和工具

新闻稿

2026

5 月 28 日

Cirrus Logic 推出九款全新高性能音频设备，拓展其旗舰音频转换器产品组合，面向专业及准专业市场。

针对更广泛的中端及专业应用场景进行了优化，包括乐器领域

方框图

查看完整图片
