高性能 2 通道模数转换器

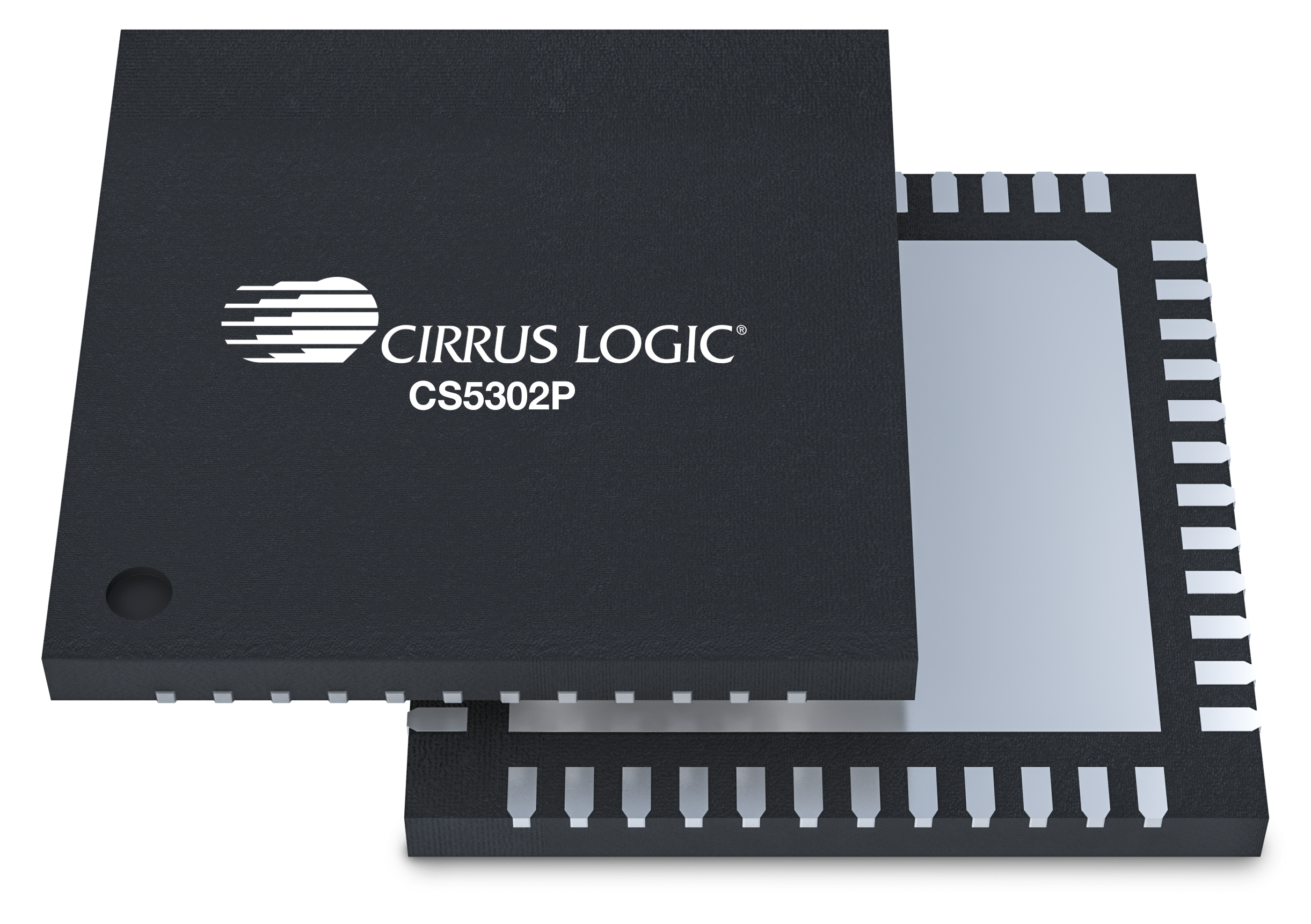

CS5302P 是我们全新专业音频转换器系列中的一款产品，其易于使用和集成，可实现无损音频转换。CS5302P 是一款高性能 32 位分辨率双通道模数转换器 (ADC)，通过音频串行端口 (ASP) 以高达 768 kHz 的采样率，支持差分模拟输入和 32 位数字输出。 CS5302P 采用了 5 阶多位 sigma-delta 调制器，以及数字滤波和抽取技术。这使得动态范围超过 126 dB，总谐波失真加噪声 (THD+N) 低于 -110 dB。
该设备可以由单轨供电并由硬件引脚、集成电路 (I2C) 或串行外设接口 (SPI) 来控制，既灵活又易于集成。另外，CS5302P 还具有 Cirrus 全新混合增益控制功能，因此它非常适用于数字调音台、DAW 接口、效果处理器和音频/视频接收器。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 高性能双通道模数转换器 (ADC)
- 差分模拟架构
- 高分辨率 32 位数字架构
- 低延迟数字滤波器和数字音量控制
- PLL 支持各种外部系统时钟参考
- 跨多个设备同步操作
- 同步控制外部前置放大器增益
- 音频串行端口 (ASP) 采样率高达 768 kHz
- I2S、左对齐和 TDM 数据格式
- 硬件和软件控制模式
- 无需主机处理器即可进行硬件控制
- 集成电路 (I2C) 控制端口频率响应高达 1 MHz
- SPI 控制端口频率响应高达 24 MHz
- 3.3 V 单电源供电
- 支持 1.8 V–3.3 V 数字输入/输出
参数规格
| 声道（输入） | 2 |
| 分辨率（位） | 32 |
| 动态范围（dB） | 126 |
| 总谐波失真 (THD) + N (dB) | -110 |
| 采样频率（kHz） | 768 |
| 模拟输入/输出 | 差动 |
| 模拟电源 (V) | 3.3 |
| 数字电源 (V) | 3.3 |
| 逻辑电源 (V) | 1.8-3.3 |
| 运行功耗（mW） | 108 |
| 封装 | 48 引脚 QFN |
