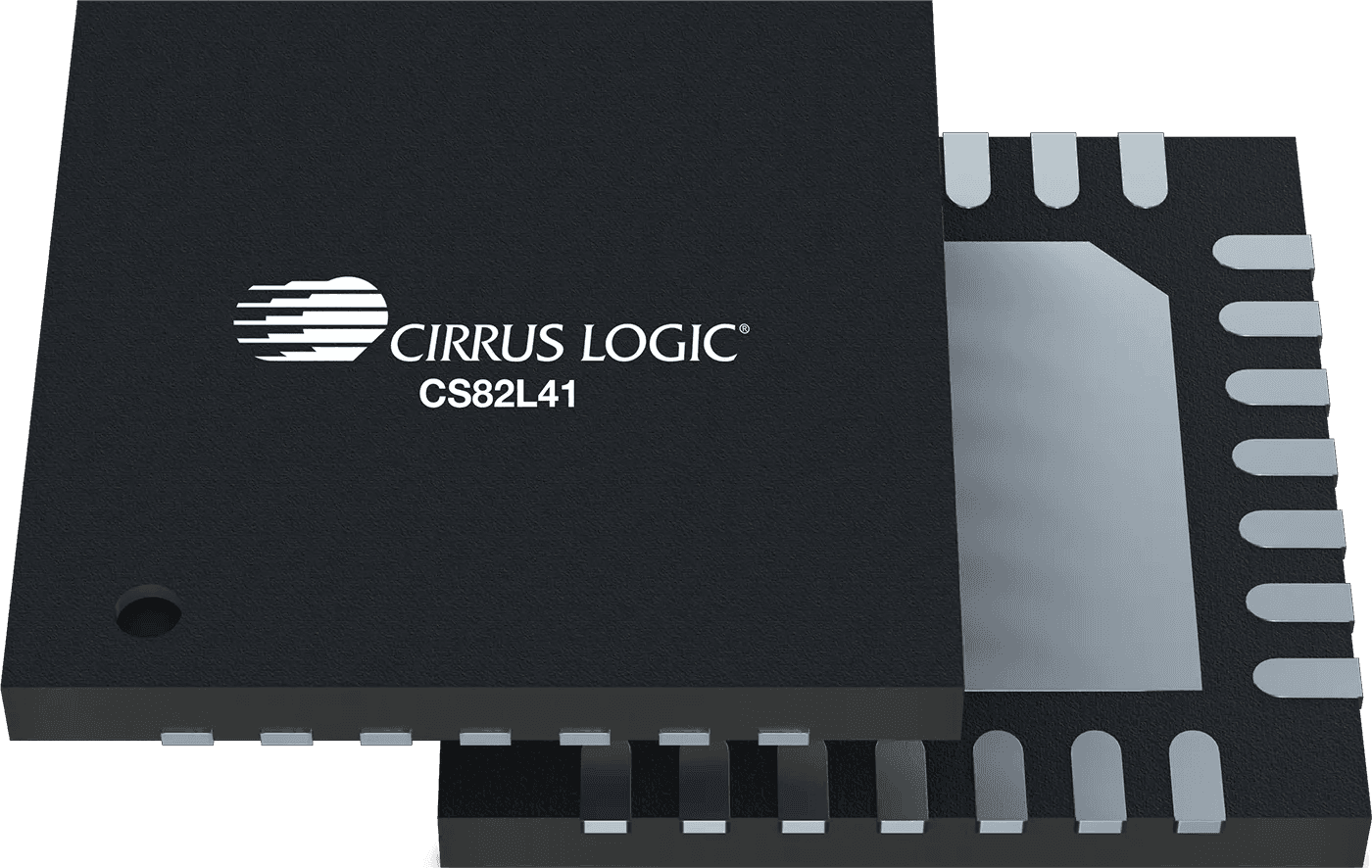

高性能单通道成像模拟前端（带 CMOS 数据输出）
CS82L41 是一款专为扫描仪应用设计的单通道成像模拟前端（AFE），将图像传感器模数转换器 (ADC)、模拟信号调理电路和 LED 驱动器集成于一个设备之中。CS82L41 专为 CCD 和 CIS 图像传感器设计，支持高达 24 MSPS 的像素转换速率，非常适合高速文档扫描仪、平板扫描仪及条码扫描系统。
CS82L41 接收来自 CCD 或 CIS 图像传感器的模拟像素数据，执行扫描仪专用的模拟信号调理（包括复位电平箝位 [RLC]、相关双采样 [CDS] 以及增益和偏移调整），随后将信号转换为数字像素数据，并通过 CMOS 输出引脚将其输出至扫描仪控制器 ASIC。
与同类单通道成像 AFE 相比，CS82L41 具有更低的功耗 (47 mW) 和更高的集成度，其中包括 RGB 及白光 LED 驱动器，以及用于支持 CIS 的片上低压降 (LDO) 稳压器。这种集成降低了 BOM 成本，并简化了扫描仪前端设计。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 用于成像应用的模拟前端 (AFE)
- 相关双采样
- 兼容扩频时钟基准
- RGB LED 电流驱动与时序控制
- 内部产生的参考电压
- CIS 传感器的 3.3 V 电源调节
- 串行外设接口 (SPI) 控制接口
- 28 引脚方形扁平无引脚封装 (QFN)
参数规格
| 分辨率（位） | 16 |
| 速度 (MSPS) | 24 |
| 输入可编程增益放大器 (PGA)（位） | 12 |
| 可编程箝位电压（位） | 5 |
| LED 驱动分辨率（位） | 8 |
| 输出格式 | CMOS 16/12/8 位 |
| 电源 (V) | 3.3 |
| 功耗 (mW) | 47 |
| 封装 | 28 引脚方形扁平无引脚封装 (QFN) |
技术文档
CDB82L4X-MB Schematic and Layout
Apr 16, 2026 : 8.2 MBCS82L41 Schematic and Layout
Apr 16, 2026 : 1.4 MBCS82L41 Product Data Sheet
Apr 1, 2026, DS1349F1 : 3.0 MBCDB82L41-DC User Guide
May 1, 2025 : 591.4 KBCDB82L4X-MB User Guide
May 1, 2025 : 2.1 MB设计资源
CS82L41 Equivalent IO Circuits
Feb 1, 2025 : 290.7 KB新闻稿
2026
4 月 16 日
Cirrus Logic 推出面向高精度扫描应用的新型工业成像产品
专为实现更快速、更精准的商业及工业成像而打造的高性能集成模拟前端集成电路 (IC)
选型指南
在以下情况下，应选用 CS82L41：
- 设计一款采样率高达 24 MSPS 的高速扫描仪。
- 为配备 CCD 或 CIS 传感器的扫描仪选择单通道模拟前端。
- 降低扫描仪模拟前端的功耗。
- 利用集成了 LED 驱动器和片上电源管理功能的扫描仪模拟前端 (AFE)，最大限度地减少 BOM。
- 下游 ASIC 支持 3.3 V CMOS 并行数据和串行外设接口 (SPI) 控制。
- 设计资源有限，且传感器输出需要针对扫描仪的模拟信号调理。
在以下情况下，不应选用 CS82L41：
- 该系统设计需要多个同步传感器通道。在此情况下，应考虑采用 4 通道 CS82L44 或 6 通道 CS82L46。
- 该应用需要长距离且抗噪性能良好的数字传输方案，例如 LVDS 或 MIPI。在此情况下，应考虑采用 4 通道 CS82L44 或 6 通道 CS82L46。
- 要求每通道吞吐量大于 24 MSPS。
CS82L41 的主要应用领域是扫描系统。相关应用包括：
- 文档扫描仪（平板式和馈纸式扫描仪）
- 采用 CIS 图像传感器的办公及家用扫描仪
- 工业扫描系统与高精度测量扫描仪
- 条形码与二维码扫描系统
- 需要线阵图像采集的机器视觉系统
- USB 供电的扫描仪设计
- 激光测距系统
